网络项目交换机配置，少不了这四个步骤
网络项目交换机配置，少不了这四个步骤，主要有这些步骤
一、配置管理地址
每个交换机需要配置一个管理地址，方便后期的远程维护；网络中的所有交换机等网络设备，可以使用一个管理VLAN，比如VLAN 400，设备的IP地址全网统一规划，与办公网、业务网相互隔离。

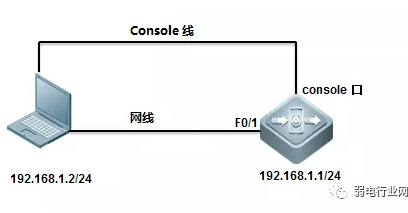

例如锐捷交换机配置web方式登陆： 一、配置思路 通过web管理功能远程管理设备。以锐捷交换机为例，配置web登录，一般是四个关键点： 1、首先选择Console方式登陆交换机 2、需要开启web功能 3、web登入的密码默认是enable密码，用户名可以任意或配置使用特定用户名、密码登陆。 43、如果PC与交换机不在同一个网段，需要配置交换机的默认网关。 配置步骤： 1、开启交换机的web服务功能 Ruijie#configure terminal Ruijie(config)#enable service web-server 2、配置交换机的管理IP地址 Ruijie(config)#interface vlan 1 //进入vlan 1接口 Ruijie(config-if)# ip address 192.168.1.1 255.255.255.0 //为vlan 1接口上设置管理ip 192.168.1.1 Ruijie(config-if)#exit //退出 3、配置登入web界面时使用本地用户名和密码进行登入 Ruijie(config-if)#exit Ruijie(config)#username admin password ruijie //配置web界面登入的用户名和密码 Ruijie(config)#username admin privilege 15 //配置web界面登入的用户名的等级权限为15，默认用户名和密码的等级权限为1，web管理需要15级的权限 Ruijie(config)#ip http authentication local //配置web登入使用本地的用户名和密码 Ruijie(config)#end Ruijie#write WEB登入交换机，打开电脑的浏览器，输入http://192.168.1.1，按回车，即可登陆。 二、配置远程登陆 很多时候交换机位于机房，需用配置远程登陆的方式对交换机进行管理，监测交换机的工作状态。常用的远程登陆方式有telnet和SSH方式，相对于telnent的明文方式，SSH要更安全一些；登陆交换机之后的认证方式又有两种：password认证、aaa认证，aaa认证方式可以对权限尽心精细化管理，根据内网的环境选择合适的方式。 telnet和SSH方式远程登陆如何配置？这个我们之前有总结过，感兴趣的朋友可以搜索下弱电行业网相关文章。 三、配置vlan数据 对于一个企业网络，通常需要根据部分划分不同的VLAN，用于隔离广播域和网络隔离。首先配置交换机全局的VLAN，根据端口所连接的终端，给端口分配不同的VLAN，端口类型配置成access模式；交换机和交换机之间的互联端口配置成trunk模式，并且允许所有的VLAN通过，实现局域网内部的互联。 以华为交换机为例，配置基础的vlan数据： 1、创建vlan： <Quidway> //用户视图，也就是在Quidway模式下运行命令。 [Quidway-vlan100] quit //回到配置视图 2、将端口加入到vlan中： [Quidway] interface GigabitEthernet2/0/1 (10G光口) [Quidway] interface GigabitEthernet1/0/0 //进入1号插槽上的第一个千兆网口配置视图中。0代表1号口 <Quidway>system-view 4、交换机配置IP地址 [Quidway] interface Vlanif100 // 进入vlan100接口视图与vlan 100命令进入的地方不同 [Quidway-Vlanif10] quit 5、配置默认网关： [Quidway]ip route-static 0.0.0.0 0.0.0.0 119.167.200.89 //配置默认网关。 6、 交换机保存设置和重置命令 <Quidway>save //保存配置信息 四、配置路由 如果该交换机连接了上层路由设备，需要根据连接的方式配置相关路由。常用的连接方式有ppp、静态路由、动态路由等方式，实现企业出口链路的连接。 经过上述步骤，一个三层交换机的基本配置久完成了，可以接入网络了。还有一些其他配置比如SNMP网管配置、组播数据配置、LCAP链路聚合配置等，根据需求进行相关的配置。 总结步骤： 1、网络架构图 要有完整的网络拓扑图，然后根据拓扑图来组建网络。 2、设备选型 根据交换的容量来选择核心交换或者路由的型号，二层、三层的功能及交换容量。 3、项目施工 走线架、线材、机柜、空调等配套选型、施工。 4、安装调试 根据项目实际需要，一般的网络环境中，只需要按照网络规划划分网段、VLAN等基础信息即可完成整体配置。如果是复杂的大型网络，那就需要配置各种的镜像口、防火墙策略、端口限速、隔离策略、聚合端口等。
<Quidway>system-view //进入配置视图
[Quidway] vlan 10 //创建vlan 10，并进入vlan10配置视图，如果vlan10存在就直接进入vlan10配置视图
[Quidway-vlan10] quit //回到配置视图
[Quidway] vlan 100 //创建vlan 100，并进入vlan100配置视图，如果vlan10存在就直接进入vlan100配置视图
[Quidway- GigabitEthernet2/0/1] port link-type access //定义端口传输模式
[Quidway- GigabitEthernet2/0/1] port default vlan 100 //将端口加入vlan100
[Quidway- GigabitEthernet2/0/1] quit //回到配置视图
[Quidway- GigabitEthernet1/0/0] port link-type access //定义端口传输模式
[Quidway- GigabitEthernet2/0/1] port default vlan 10 //将这个端口加入到vlan10中
[Quidway- GigabitEthernet2/0/1] quit
3、将多个端口加入到VLAN中
[Quidway]vlan 10
[Quidway-vlan10]port GigabitEthernet 1/0/0 to 1/0/29 //将0到29号口加入到vlan10中
[Quidway-vlan10]quit
[Quidway-Vlanif100] ip address 119.167.200.90 255.255.255.252 // 定义vlan100管理IP三层 交换网关路由
[Quidway-Vlanif100] quit //返回视图
[Quidway] interface Vlanif10 // 进入vlan10接口视图与vlan 10命令进入的地方不同
[Quidway-Vlanif10] ip address 119.167.206.129 255.255.255.128 // 定义vlan10管理IP三层交换网关路由
<Quidway>reset saved-configuration //重置交换机的配置
<Quidway>reboot //重新启动交换机
