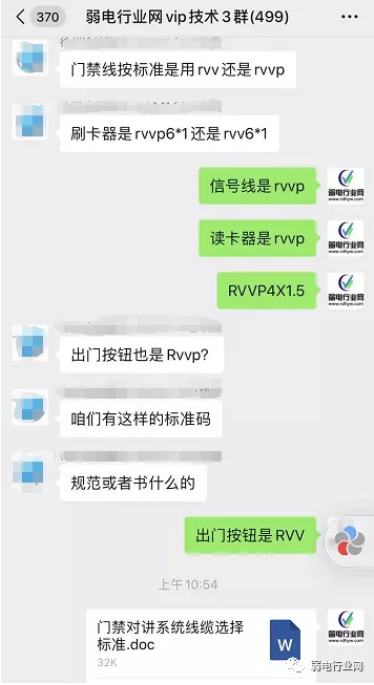

门禁系统是弱电项目中不可绕过的系统，基本上大部分的弱电人都会接过相关的项目，对于门禁接线与用线有不少朋友有一些疑问，在我们弱电VIP技术群中也经常讨论到。

本期我们一起来看一下。

在楼宇可视对讲系统当中，对连接用线缆的质量要求是相当高的。那么，不同门禁对讲系统线缆有什么标准呢？

可视对讲系统用线以前用视频同轴电缆SYV-75-3或SYV-75-5，现在基本上都用网线，开锁线用一条4芯非屏蔽聚氯乙烯护套软线（RVV）或屏蔽电线（RVVP），电源连接线一般采用2芯聚氯乙烯护套软线（RVV），呼叫线则采用2芯屏蔽电线（RVVP）。

数字可视对讲系统一般应用在高层住宅楼多住户场合。根据不同厂商的设备系统配置连接线缆的标准也不同，但一般不说系统基本配线为：主干线用网线、电源线（2芯聚氯乙烯护套软线RVV）、音频/数据控制线（4芯屏蔽电线RVVP）、分户信号线（6芯屏蔽电线RVVP）等。

一般门禁接线：

从电脑到门禁控制器件

门禁信号线  rvvp4x1.5

门禁电源线  rvv2x2.5

门禁控制器到：

读卡器rvvp4x1.5

磁簧开关rvv2x1.5

电控锁rvv2x1.5

出门按钮rvv2x1.5

报警线RVV2*1.5

门磁线RVVP2*0.5

这里面为了方便大家门禁接线，我们列举一些实际用线与接线案例，下面这些门禁应用场景接线，都是常用的，大家肯定遇到过。

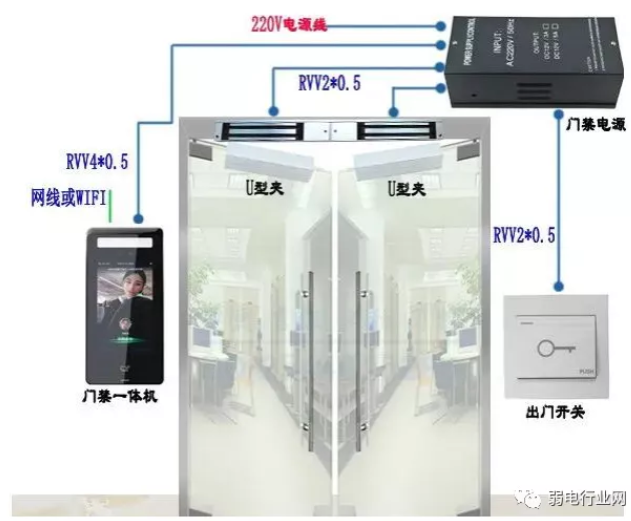

1、玻璃门磁力锁安装示意图

2、防火门磁力锁安装示意图

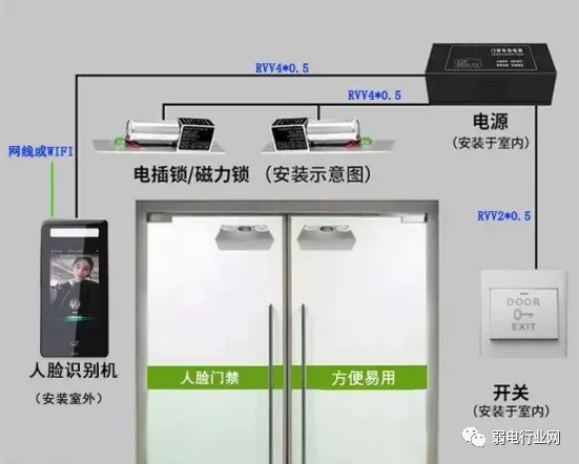

3、玻璃门电插锁安装示意图

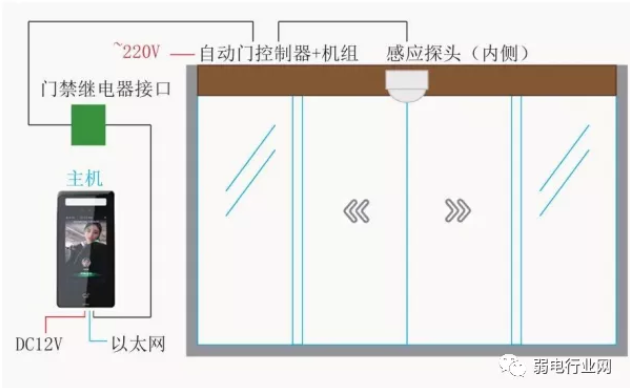

4、感应自动门安装示意图

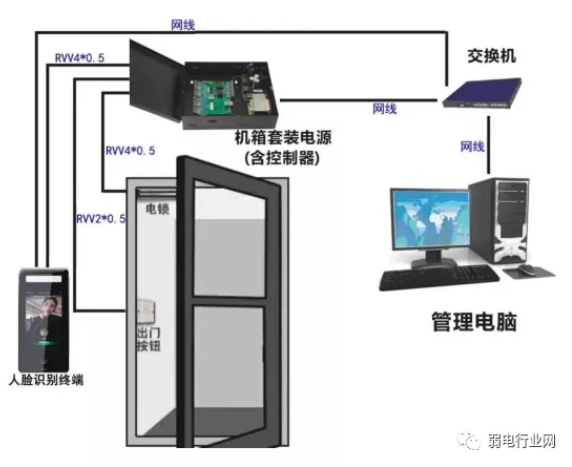

5、人脸门禁考勤机与联网控制器连接示意图

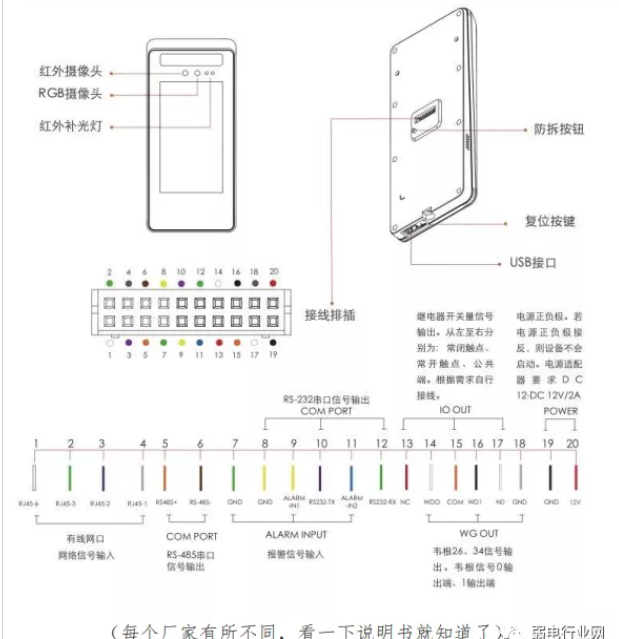

6、人脸机外观及接线排插图

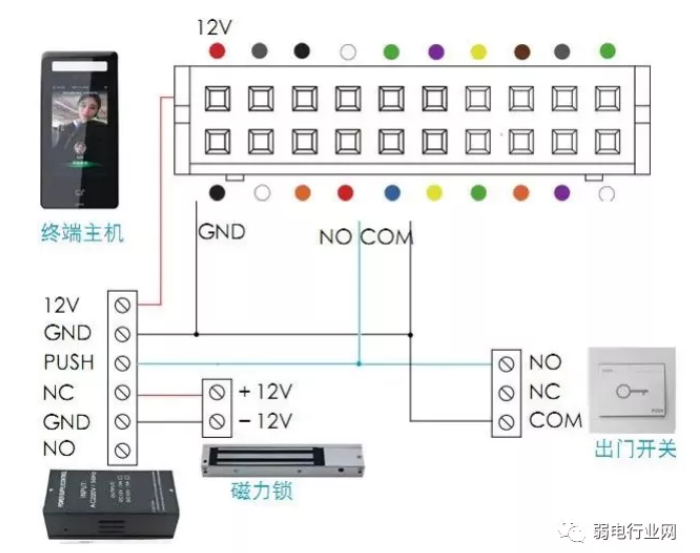

7、人脸机与门禁专用电源接线示意图
