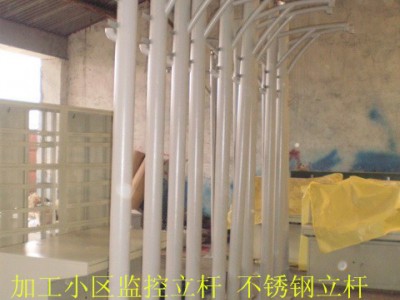

星宏电子设备厂专业加工电视墙，操作台，监控立杆，机柜机箱，多媒体讲台，电力柜，桥架，网络机柜**亭，等各类非标产品。 监控立杆制作规范： (1) 材质:监控立杆钢材材质为国际保准低硅低碳高强度q235,壁厚度》2.0mm至8mm,底法兰厚度》4mm至14mm。  (2) 设计:监控立杆结构及基础结构尺寸计算,依招客户确定的外观形状及厂家的构造参数按抗震5级、抗风力8级设防.  (3) 焊接工艺:应采用电焊接,整个杆体无任何一处漏焊,焊缝平整,无任何焊接缺陷。  (4) 喷塑工艺:镀锌后钝化处理,喷塑附着力好,厚度≥80μm。喷塑采用进口优质塑粉。符合astm d3359-83标准。  (5) 杆体观感:造型及尺寸符合用户要求,造型流畅和谐,美观大方,色泽均匀,钢管直径选用合理。监控立杆为圆柱形结构,圆型杆体任一截面没 有失圆。杆体圆度标准≤。杆体表面光滑一致,无横向焊缝。刀片划痕测试(25×25mm方格)喷塑层粘贴力强不轻易剥落。密封立杆并包顶端以防水气进入,防水内漏措施可靠。  (6) 垂直度检验:监控立杆直立后,使用经纬仪对杆的两向垂直度作检验,垂直度偏差《0.5%。   监控立杆及室外箱体设计注意事项：
在制定方案之前应对保护的对象进行雷击风险评估，并确定防风等级。   关于室外摄像机立杆 室外监控立杆的防雷接地道路摄像机立杆 立杆要求摄像机离地面高度一般应为2～6米，挑臂长度可依据实际应用环境进行计算。但其长度应在0.5米～3米之间，特殊场合超出，应在挑臂和立柱之间加装支撑件，支撑件建议采用三角铁。立杆下端管径应在220 mm±10mm、上端管径应在120 mm±5mm，管壁厚度应≥6mm，表面必须做防锈处理、防腐处理、抗台风。立杆基础深度不低于0.4--1.5米，基础直径大于0.6--1米，采用混凝土灌筑，以确保立杆的牢固度。 道路摄像机立杆 立杆要求摄像机离地面高度一般不低于5米，挑臂长度3～5米，立杆下端管径应在220 mm±10mm、上端管径应在120 mm±5mm，管壁厚度应≥4--6mm，表面防腐、抗台风。立杆基础深度不低于1.5米，基础直径大于1米，采用混凝土灌筑，以确保立杆的牢固度。    室外机箱: 室外机箱结构为露天防雨箱设计。机箱高 度为应依据箱体内实际安装设备进行测算。保证箱体内设备可平整的安放进机柜，箱体内应具有走线槽便于箱体内设备布线。室外箱应具有散热、防冻的特点。因此在进行室外箱体的设计时应加装加热器和通风扇并具有通风孔，加热器建议采用水泥电阻，加热功率依据箱体内部空间大小及电器设备散热量测算。60～100目的网格进行隔离。箱体选材建议采用冷钢板（条件许可时采用不锈钢板），厚度建议1.5mm～2mm。采用冷钢板时应考虑表明防锈、防腐蚀的处理。采用不锈钢板时可不做表面处理，或仅做表面拉丝。   箱体防护等级应达到IP54防护等级。需要有机箱基础整体美观，表面喷涂明显的警示标志，机箱离地面高度不小于30厘米。 室外机箱结构为露天防雨箱设计。机箱高度为0.8米，宽度为0.6米，厚度为0.45米。箱体防护等级达到IP54防护等级。需要有机箱基础,整体美观，表面喷涂明显的警示标志，机箱离地面高度不小于30厘米）。  一、 安装立杆的要求
挑臂长度以实际场地情况为准。
以下为具体工艺要求的详细阐述。
1. 基础施工
1.1. 立杆基础
A． 用途：固定摄像杆；
B． 基础结构、尺寸：如图所示；
C． 基础型号：由所需固定的摄像杆型号确定；
D． 制作位置：在《设备平面布置图》所标注摄像杆位置处制作基础；
E． 制作要求：1、应符合现行**标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；
2、基础与窨井之间应有穿线管，且放置铁丝；
3、基础钢板上钢筋按M20 标准攻丝，配镀锌螺丝两个、平光垫圈和弹簧垫圈各一个。
F． 材料：4mm 钢板、18mm 钢筋、C25 混凝土、碎石、2.5 英寸PVVC 弯管；
1.2. 窨井制作
A． 用途：方便线缆敷设及系统检测维修；
B． 基础结构、尺寸：如图所示。图中仅标明井深、井高和井宽，其它尺寸由施工方根据现场情况决定；
C． 制作位置：在《设备平面布置图》标注窨井位置处制作；
D． 制作要求：1、应符合现行**标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；
2、窨井密封性能和防水性能良好。
E． 材料：砖石、水泥、钢板； 1.3. 线缆管敷设
A． 用途：敷设线缆，防止线缆损伤；
B． 管道路由：按《设备平面布置图》标注的类型和路由敷设明管、暗管。注意图中所标明的管径；
C． 制作要求：1、应符合现行**标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；
2、线缆管密封好，防水性能良好；
3、线缆管离地面应不小于0.7 米；
4、线缆管管口应无毛刺和尖锐棱角；
5、线缆管内放置穿线铁丝。
D． 材料：1、暗管敷设使用钢管；
2、明管敷设使用PVC 管。
1.4. 接地体安装
A． 用途：防止外界电压危害人身安全和对设备的损害，抑制电气干扰，保证设备正常工作；
B． 接地体结构、尺寸：如《接地体结构示意图》所示；
C． 安装位置：按《设备平面布置图》标注接地体位置安装。图号： ；
D． 安装要求：1、应符合现行**标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；
2、接地体的焊接应采用搭焊，搭焊长度为圆钢直径的6 倍；
3、接地体安装点下方应无任何管道、线缆经过；
4、接地体安装深度如《接地体安装示意图》所示；
5、接地体安装完成后，应使用接地摇表测量接地电阻大小，要求接地电阻小于 4Ω。注意雨后不应立即测量电阻。
D． 材料：2.5 英吋钢管和30*5 扁钢。 2. 杆件制作与安装
2.1. 杆件制作与安装
A． 用途：安装摄像机云台；
B． 摄像杆结构、尺寸：见《摄像杆图》；
C． 制作要求：见《摄像杆图》文字说明；
E． 安装方式：通过基础螺杆与摄像杆基础连接固定，如《摄像杆安装场景示意图》
F． 安装工具：活动扳手；
G． 安装要求：1、安装牢固；
              2、摄像杆中心线应与水平面垂直；
              3、摄像杆上成180o 角两腰形孔的中心连线应与道路走向平行；
              4、在摄像杆底部窨井到各腰形孔之间放置穿线用铁丝。
E． 安装方式：通过抱箍将云台部件1 固定于摄像杆上，如《摄像机云台安装示意图》；
F． 安装工具：活动扳手、扶梯或登高车；
G． 安装要求：1、安装牢固；
2、对摄像机云台部件1，走线孔应正对摄像杆腰形孔；

   土建施工及安装立杆的要求
    1、投标方应实地测量技术数据，以便估算工程量。
    2、线缆埋地的沟槽尺寸：人行道为0.2×0.6 米（宽×深），车行道为0.2×0.8 米（宽×深）。沟底先铺C20 砼垫层，线缆敷设后，用细砂回填、夯实，再根据实际情况复原路面。
    3、敷设的线缆除埋在花坛的或有特别说明的用PVC 管保护，其他部分要用镀锌钢管进行保护；裸露在外的线缆（架空的除外）全部采用镀锌钢管加以保护。
