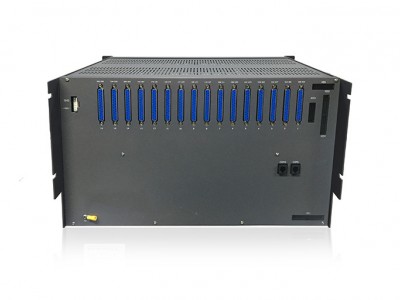

XB3000-X6数字程控用户交换机

    产品概括

    XB3000-X6数字程控交换机在充分吸收国内外众多交换系统的优点基础之上， 完全融合数字交换机、汇接机的功能，是新一代程控交换系统，系统设计在技术创新上独具优势，是信息产业部新一代具有完全自主知识产权的优选机型;具备超强的外线智能路由及汇接功能;同时兼备各种十分强大的宾馆管理和商务办公功能，为IP网、宾馆、写字楼、校院网、工矿企业、机关事业单位及部队、电力、煤矿、石化、铁路、银行等专网系统提供各种电话管理、调度管理应用解决方案，也可作为各运营商的端局或接入设备使用，是用户单位改善通讯条件、提高工作效率、控制话费支出、实行办公智能化的理想设备!

6U标准 480mm*336mm*264mm (宽深高)

大容量1792线(用户中继之和)

工作电源 ：DC48V 支持热备份

    系统概括

    本系统硬件采用超大规模通信专用芯片，专用DSP数字信号处理芯片，FPGA可编程逻辑芯片等，确保了系统的低功耗、高效率、长寿命，高可靠; 并且做到公共单元全部热备份，无缝隙切换工作;所有单元板全部支持热插拔; 系统硬件监测功能，不可用或故障时自动隔离功能;重要中继路由可采用主备工作模式;系统采用三级防雷击保护，并全部通过K20抗雷击测试，完全能够满足重雷区环境的特殊要求。

    > 2组0-20位不等长的全分机编码

    > 中继接口全面混合汇接，.7，PRI，ETSI，QSIG，.1，R2，EM，环路等之间混合汇接

    > 系统字头管理完整，能提供复杂专业的组网要求

    > 系统所有字头索引表有8大组，即提供互不影响的8种号码处理策略

    > 全面中继专线功能

    > 全面支持所有制式的环路中继或数字中继来电显示

    > 完整的呼叫信息

    > 强大的拨号预处理功能

    > 允许内外线全部或部分重号

    > 弹性系统功能编码，保证系统升级后用户的使用习惯不变

    > 主机呼叫话单全程记录：提供全模式呼叫过程记录

    > 先进的硬件板卡故障监测功能，故障自动屏蔽功能，在后台可完整查看板卡运行状态

    > 迂回中继路由，正常时选用主路由，故障时将选用迂回路由，会自动完成恢复或切换

    > 完善的系统数据备份和恢复功能

    > 智能语音报号

    > 系统实时呼叫状态监测

    > 系统全呼功能


    技术指标

    > 数字制式：数字时分A率2.048Mb/s PCM系统

    > 交换网络：内外线2048×2048无阻塞单T网络接口

    > 传输特性： 分机—分机 2～7dB  分机—中继 2～7dB

    > 拨号方式：脉冲、音频

    > 脉冲接收：脉冲速度8～14脉冲/秒，脉冲断续比(1.3～2.5)：1，脉冲位间隔≤350ms;

    > 脉冲转送：脉冲速度10±1脉冲/秒，脉冲断续比(1.6 ±0.2)：1;

    > 中继用户二次拨号：脉冲速度10～12脉冲/秒，加速度《10%。

    > 接收电平：

    双音频输入时单音频接收电平范围-4～23dBm，双音频电平差≤6dB。

    串音衰减>70dB(1100Hz)

    稳重杂音≤-65dBm 非稳重杂音≤-40dBm

    > 话务量：用户0.2Erl 中继0.7Erl

    > 呼损率：本局<1% 出局<0.5%

    > 对地不平衡度：300～600Hz≥40dB 600～3400Hz≥46dB

    用户馈电电流≥18mA 环路电阻R≤1KΩ

    绝缘电阻R≥20KΩ 线间电容C≤0.5μF

    电源杂音≤2.4mV

    > 供电电源：AC：220V±20% 50Hz±2Hz

    > 外接：48V 20～100AH蓄电池

    > 功耗： 50W～1000W (视系统配置而定)

    > 使用环境：温度0～36℃ 相对湿度35%～75%
