| 产地 | 广东 |
|---|---|
| 覆盖范围 | 30公里 |
| 工作温度 | 0 |
| 接口标准 | RJ45 |
| 无线标准 | IEEE802.11n |
| 数据长度 | 64 |
| E1口速率 | 1000m |
| 以太网口速率 | 1000m/100m |
| 品牌 | 海顺博 |
| 型号 | HS-5832G01/02/03 |

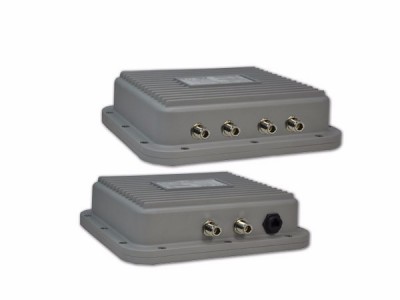

产品型号：HS-5832G01/02/03
产品描述：
HS-5832G01/02/03系列产品是企业与营运商级802.11n室外无线基地台，提供无线系统商应用于PtP点对点/ PtMP 点对多点 / Hotzone 无线覆盖热区等系统架设运作。产品采用2.4GHz与5GHz双频多模块设计，单一无线模块可达320Mbps传输率，带 宽可达160Mbps；多无线模块加计可达640Mbps传输率，带宽加计可达320Mbps，轻易地解决远距离传输带宽应用不足问题。可应用于 校园无线室外覆盖上网、无线监控远距离传输、厂区对厂区数据传输骨干、城市无线上网覆盖及大区域无线监控影像传输汇集…等系 统架设应用。
HS-5832G01/02/03系列提供三种产品功能类别:
多点连续中继跳台，低耗损骨干频宽功能:
每中继跳台一次约减少5-8Mbps，第五跳后传输频宽不再减少，可维持在120Mbps频宽以上，同时具备10跳后10ms以内的低延时特性。 HS-5832G具备3个无线模块，因此可建构3条连续中继跳台骨干，以提供不同方向传输与更大频宽的汇集使用。
连续中继跳台 + Mesh 多路径自愈网络功能:
是因应运营商级须提供无线上网服务需求或是大范围无线监控传输需求，所提出WiFi MIMO 多路径Mesh无线网络的解决方案产品。主要是采用Mesh网络传输功能与自动选择或修复传输链路及自动组网的特性，解决一般网络系统的链路故障问题。
连续中继跳台 + Mesh多路径自愈网络 + 支持高速移动传输功能:
是专为大范围无线高速移动传输应用需求的营运商所设计，举凡是市区道路或高速公路无线高速移动监控传输、铁路高速移动资料传输、捷运(地下铁路)高速移动资料传输，甚至是高速铁路的高速移动资料传输。透过Mesh网络系统的网状网络特性，搭配多点跳台骨干的大频宽特性，以及特别设计的Mesh Client功能特性，让高速移动的资料能于Mesh网络系统的网状网络上快速自动选择路径传输。
为了满足无线多元的传输应用需求HS-5832G01/02/03 系列产品具有下列优点:
可灵活选择无线骨干架设方式
HS-5832G01/02/03 系列产品，整合多个无线模块界面，并导入核心的多元资料交换技术。每个无线界面可以单独设定，以满足不同的无线连接传输的目的。多个无线模块界面之间的快速交换资料技术，即便经过几个无线中继跳台或多个无线模块界面传入的资料流,仍能提供稳定的大频宽骨干及顺畅低延时的封包传输。
高效能的无线骨干设计
导入新一代的802.11n MIMO技术，HS-5832G 在40MHz扩频设定下，每个无线模块界面都可提供高达300Mbps的传输率160Mbps的频宽，采取缩短封包等待保护间隔机制与封包整合传输设定，可进一步提升封包传输的效率与骨干传输的总和频宽达到无线骨干900Mbps传输率与有线频宽320Mbps。
安全和灵活的用户端连接管理
灵活的 QoS （服务质素） 设定，提供给管理使用者的无线频宽连接管理。HS-5832G 系列完美结合中央 RADIUS 服务器和资料加密技术，为每个无线用户端设备，提供安全的无线连接服务。
具备Mesh网络功能(选配软件功能)
在大范围的网络骨干系统架设需求下，可选配具备Mesh网络功能，以提供网络传输具有下列特殊运作机制:
A. 具备OSI (Open System Interconnection Reference Model) Layer 2的Data link Layer数据链结层的Mesh网络资料传输，以达到快速资料转传与自动愈合链结，减低选择路径时延及多跳台中继的带宽衰减，以提供10跳后100Mbps以上的带宽。
B. 自动寻找最佳传输路径机制
C. 自动断线寻找恢复连线路径机制
D. 自动网络流量平衡机制
E. 自动更新Mesh网络系统节点讯息
F. 自动扫描选择频道自动连线
G. 透过网关或服务器自动更新系统设定
H. 自动组织形成云端网络
I. 支持快速自动路径传输
J. 支持讯号与传输率等逻辑运算高速漫游传输
K. 支持大频宽Mesh网络传输
L. 支持双闸道出口备援功能
具备Mesh多路径Hi-mobile高速移动网络传输功能(选配软件功能)
透过多点跳台中继与Mesh网络功能，搭配Hi-mobile高速移动运作设定，
可以建构Mesh Hi-mobile高速移动传输网路，提供200Km/s车速100Mbps的移动无线传输频宽，以提供高速移动传输的应用需求。
产品特点：
（1）灵活的无线骨干设计与布署优势
采用2.4GHz与5GHz双频多模块设计，可让系统规划设计者，依照实际架设环境需要，进行点对点传输或点对多点或双链路… 等各种不同无线接口对应与不同频率的搭配使用， 每个无线模块接口各自独立设定，可满足不同的无线覆盖或无线传输或扮演无线骨干角色。 透过软件核心的数据交换技术设计，可减低数据交换与接口切换的延时，达到传输带宽更高、 传输更稳定、设备负载更轻、传输距离更远等优异表现。
（2）高效率大带宽的无线骨干特色
新一代的802.11n MIMO技术，提供单一无线模块可达320Mbps传输率，带宽可达160Mbps；多无线模块加计可达640Mbps传输率，带宽加计可达320Mbps。加上采用2.4GHz与5GHz双频多模块设计，同时导入缩短传输保护间隔与整合封包讯框传输技术，提高数据传输效率与传输流量及低延时的中继跳台，达到高效率大带宽的稳定骨干传输特色。
（3）安全与有效的带宽管理设计
除了一般的无线安全加密外，还设计了结合后端Radius主机认证机制；为求服务的素质，针对不同数据类型传输的重要性，可设定传输的优先级(QoS)；为达到带宽的有效使用与带宽分配，可依客户端的上网或传输带宽需求，进行双向上行与下载的带宽管理，让无线系统的设计规划更具弹性与实务应用的更加便利
产品参数：
主要组件 | |
处理器 | Atheros AR7161（680MHz） |
无线芯片 | Atheros AR9220 based mini PCI 模块,最多可插3块 |
交换控制器 | Atheros AR8035/Atheros AR8021 |
闪存 | 16MBytes |
内存 | 128MBytes |
设定连接接口 | UART ×1（PCBA onboard) |
界面 | |
无线 | 最多 3个 2x2 MIMO 无线卡, mini-PCI 版本 1.0 type 3A 频率范围 : a. 美国 : 2.400 ~ 2.483 GHz, 5.15 ~ 5.35 GHz, 5.5 ~ 5.7 GHz, 5.725 ~ 5.825 GHz b. 欧盟: 2.400 ~ 2.483 GHz, 5.15 ~ 5.35 GHz, 5.47 ~ 5.725 GHz c. 日本: 2.400 ~ 2.497 GHz, 5.15 ~ 5.35 GHz, 5.47 ~ 5.725 GHz d. 中国: 2.400 ~ 2.483 GHz, 5.725 ~5.85 GHz DNMA-92的RF射频输出功率: a. IEEE802.11a 1. 21dBm@6M(all) 2. 17dBm@54M(5180MHz) 16dBm@54M(5825MHz) b. IEEE802.11g 1. 23dBm@6M(all) 2. 19dBm@54M(all) c. IEEE802.11a/n HT20 1. 21dBm@MCS0/8(5180MHz) 19dBm@MCS0/8(5825MHz) 2. 16dBm@MCS7/15(5180MHz) 14dBm@MCS7/15(5825MHz) d. IEEE802.11a/n HT40 1. 19dBm@MCS0/8(5190MHz) 18dBm@MCS0/8(5795MHz) 2. 13dBm@MCS7/15(all) e. IEEE802.11g/n HT20 1. 21dBm@MCS0/8(all) 2. 17dBm@MCS7/15(all) f. IEEE802.11g/n HT40 1. 21dBm@MCS0/8(2422MHz) 20dBm@MCS0/8(2462MHz) 2. 16dBm@MCS7/15(all) DNMA-92的接收敏感度: a. IEEE802.11a 1. -82dBm@6M, 1Rx -95/-91dBm@6M, 2Rx 2. -65dBm@54M, 1Rx -79/-75dBm@54M, 2Rx b. IEEE802.11g 1. -82dBm@6M, 1Rx -95/-91dBm@6M, 2Rx 2. -65dBm@54M, 1Rx -80/-76dBm@54M, 2Rx c. IEEE802.11a/n HT20 1. -82dBm@MCS0, 1Rx -95/-91dBm@MCS0, 2Rx 2. -64dBm@MCS7, 1Rx -77/-73dBm@MCS7, 2Rx d. IEEE802.11a/n HT40 1. -79dBm@MCS0, 1Rx -91/-87dBm@MCS0, 2Rx 2. -61dBm@MCS7, 1Rx -74/-70dBm@MCS7, 2Rx e. IEEE802.11g/n HT20 1. -82dBm@MCS0, 1Rx -95/-91dBm@MCS0, 2Rx 2. -64dBm@MCS7, 1Rx -77/-73dBm@MCS7, 2Rx f. IEEE802.11g/n HT40 1. -79dBm@MCS0, 1Rx -90/-86dBm@MCS0, 2Rx 2. -61dBm@MCS7, 1Rx -74/-71dBm@MCS7, 2Rx DNMA-H92的RF射频输出功率: (高功率) a. IEEE802.11a 1. 24dBm@6M(all) 2. 21dBm@54M(all) b. IEEE802.11g 1. 25dBm@6M(all) 2. 22dBm@54M(all) c. IEEE802.11a/n HT20 1. 24dBm@MCS0/8(all) 2. 18dBm@MCS7/15(5180MHz) 17dBm@MCS7/15(5825MHz) d. IEEE802.11a/n HT40 1. 22dBm@MCS0/8(all) 2. 17dBm@MCS7/15(5190MHz) 16dBm@MCS7/15(5795MHz) e. IEEE802.11g/n HT20 1. 25dBm@MCS0/8(all) 2. 21dBm@MCS7/15(all) f. IEEE802.11g/n HT40 1. 24dBm@MCS0/8(all) 2. 20dBm@MCS7/15(all) DNMA-92H的接收敏感度: (高功率) a. IEEE802.11a 1. -82dBm@6M, 1Rx -95/-91dBm@6M, 2Rx 2. -65dBm@54M, 1Rx -79/-75dBm@54M, 2Rx b. IEEE802.11g 1. -82dBm@6M, 1Rx -95/-91dBm@6M, 2Rx 2. -65dBm@54M, 1Rx -80/-76dBm@54M, 2Rx c. IEEE802.11a/n HT20 1. -82dBm@MCS0, 1Rx -95/-91dBm@MCS0, 2Rx 2. -64dBm@MCS7, 1Rx -77/-73dBm@MCS7, 2Rx d. IEEE802.11a/n HT40 1. -79dBm@MCS0, 1Rx -91/-87dBm@MCS0, 2Rx 2. -61dBm@MCS7, 1Rx -73/-69dBm@MCS7, 2Rx e. IEEE802.11g/n HT20 1. -82dBm@MCS0, 1Rx -95/-91dBm@MCS0, 2Rx 2. -64dBm@MCS7, 1Rx -77/-73dBm@MCS7, 2Rx f. IEEE802.11g/n HT40 1. -79dBm@MCS0, 1Rx -92/-88dBm@MCS0, 2Rx 2. -61dBm@MCS7, 1Rx -74/-70dBm@MCS7, 2Rx |
有线网络 | 10/100/1000 base-TX MDI/MDIX RJ45 x 1 兼容：IEEE802.3/802.3u/802.3at 硬件基数10/100/1000 ，全工/半工，流量自动侦测控制 |
天线连接接头 | 2×N-type（1张 无线模块） 4×N-type（2张 无线模块） 6×N-type（3张 无线模块） |
电源 | 48V 1A PoE Support Gigabit Ethernet link(支持千兆网络连接） |
看门狗 | 支持硬件看门狗 |
尺寸大小 | |
重量 | |
使用环境 | |
温度范围 | -30℃~70℃ |
湿度 | 0%~95% 非冷凝 |
储存温度 | -40℃~85℃ |
防水防尘等级 | IP67 |
软件规格（Software Speification)
系统运作 | |
网络桥接模式 | 第二层交换学习技术 |
存储与转发功能 | |
支持生成树协议（回路通信）IEEE802.1d STP/IEEE 802.1w RSTP /IEEE802.1s MSPP | |
支持静态IP和动态IP设定 | |
配发IP主机端/客户端 | |
支持多点/广播封包的风暴产生限制功能 | |
支持VLAN | |
支持VLAN QoS | |
网络接口 | |
无线 | IEEE802.11 a/b/g/n 2.4GHZ/5GHz双频无线网卡 |
2×2 MIMO技术 | |
支持3个无线模块，用户可根据需要选择数量 | |
无线基地台模式（AP）/无线客户端模式（ClientBridge）/分配转发模式（WDS） | |
支持IEEE802.11h DFS | |
支持WMM QoS | |
支持频道/传输功率/数据速率/最大距离参数的调校设定 | |
支持高级的无线参数调校设定 | |
支持多个无线基地台名称（Multi-SSIDs）/VLAN标记（每个无线基地台最多16个） | |
支持无线环境侦测扫描 | |
支持无线节点（客户端）信息取得 | |
支持无线客户端数量限制 | |
支持客户端用户的联机相通隔离功能 | |
传输效率 | |||||
从无线接口传输到有线接口 | TCP | 一张无线模块接口传输到有线网络接口 最大传输速率180Mbps | |||
二张无线模块接口传输到有线网络接口 最大传输速率320Mbps | |||||
三张无线模块接口传输到有线网络接口 最大传输速率320Mbps | |||||
UDP | 一张无线模块接口传输到有线网络接口 最大传输速率240Mbps | ||||
二张无线模块接口传输到有线网络接口 最大传输速率350Mbps | |||||
三张无线模块接口传输到有线网络接口 最大传输速率350Mbps | |||||
PPS | 一张无线模块接口可传送短封包数量≥20，000 | ||||
二张无线模块接口可传送短封包数量≥28，000 | |||||
三张无线模块接口可传送短封包数量≥28，000 | |||||
回应延时 | ＜5ms | ||||
多点中继跳台 | 2跳 | 最大传输率160Mbps | |||
3跳 | 最大传输率150Mbps | ||||
≥4跳 | 最大传输率140Mbps | ||||
PPS | 多点中继跳台可传送短封包数量≥20，000 | ||||
回应延时 | ＜10ms | ||||
安全机制 | 隐藏SSID（关闭ESSID广播运作） 允许或限制MAC地址的功能 WEP64/128/152 bit加密 IEEE802.1xEAP-MD5/EAP-TLS/EAP-TTLS秘钥加密 WPA/WPA2PSK/EAP with TKIP/CCMP AES 秘钥加密 | ||||
系统管理 | 支持常规浏览器WEB操作 支持Telnet设定 支持SSH设定加密 支持设定接口Console（选定） 支持命令行设定CLI commands 支持简易网络管理SNMPv2c/v3,standard/私有MIBs 支持日志 支持VLAN标记 支持客户端网络校时 NTP client 支持软件升级/和备份 支持分位双倍分 Dual Images 支持多等级管理 | ||||
产品特点 | 多次中继跳台 | 多点中继跳台10次跳台后，最大传输速率可达120Mbps | |||
设定最大的多点中继跳台数量（预设数量为20跳） | |||||
高级功能 | 无线带宽管理与限制 | ||||
超快速的漫游换手技术（Ultra-Fast Roaming） | 200km/ht车速的无缝隙快速换手功能 | ||||
达到100Mbps传输带宽 | |||||
云端多重路径技术（Mesh Cloud） | 多重路径无线骨干可达120Mbps传输带宽 | ||||
支持多点网关功能 | |||||
高级功能 （Advanced Features） | 智能型无线传输流量控制 | ||||
智能型非常态报告功能 | |||||
软件接收控制（支持网页导入功能） | |||||
抗同频干扰机制 | |||||
类似TDD专用双工模式传输功能（仅限于相同产品系列可支持运作）
| |||||
