1、设备简介
     智能翼闸(挡闸)是主要针对人员通道进行智能管理的高科技产品，是智能三辊闸和摆闸的升级产品，该产品加工精细、功能齐全、档次高，主要用于小区、智能大厦、宾馆、地铁、码头、会所等场所。
     翼闸将机械、电子、微处理器控制及各种身份识别技术有机地融为一体，方便将IC卡、ID卡、条码平台、指纹、人脸等识别设备集成在本设备上，通过选配各种身份识别系统设备和采用性能可靠的安全保护装置、报警装置、方向指示等，协调实现对通道智能化控制与管理等。

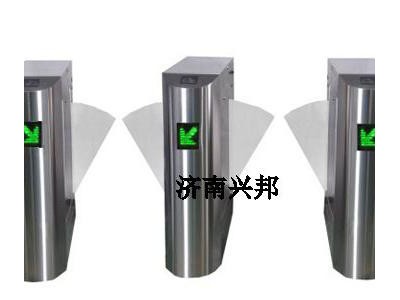

分为：单机芯：用于单通道和多通道；双机芯：用于多通道，如图所示：两边机芯为单机芯，中间的为双机芯
2、主要功能及特点
2.1标准产品功能特点：
1）具有故障自检和报警提示功能，方便用户维护及使用；
2) 通过主控板上的内置小按盘，可编程设备的运行状态；
3) 机械结构、感应双重防夹功能，在伸缩臂复位的过程中遇阻时，自动停止或在默认的时间内电机停止工作，默认延时后再次复位（直到复位为止），且力度很小(≤2Kg)；
4）声、光报警功能：含非法闯入、尾随报警；
5）防冲功能，在没有接收到开闸信号时，摆臂自动锁死；
6）伸缩臂同步功能；
7) 具有自动复位功能，开闸后，在规定的时间内未通行时，系统将自动取消用户的此次通行的权限，标准为开启后5秒自动复位；
8）断电后通道自动敞开，上电自动闭合；
9) 可与多种读卡设备相挂接，接收继电器开关信号工作；
10）可单向或双向控制人员进出；
11）可直接通过管理计算机实现远程控制与管理；
2.2可扩展功能：
1）计数功能；
2）机箱加长，伸缩臂材料选择；

3）计数功能：可增加计数器统计进出人数。

3、翼闸主要结构和配置
1）标准机箱 1个
2）闸板  1个
3）主控制板 1块
4）变压器 1个
5）电机 1个
6）机芯及传动部分 1套
7）红外对射 3对，可选增加

8）报警器（灯） 1个
9）方向指示板 3块
4、翼闸技术参数
1）机箱尺寸： 1200长*300宽*1000高（MM）（可选机箱加长）
2）伸缩臂长： 250mm
3**大通道宽度：600mm
4）重量：65Kg/台
5）机箱材料： 国标(304号)不锈钢，箱盖1.5MM，箱体1.2MM（可选材料加厚）
6）驱动电机： 直流电机（24V）
7）输入接口： 开关信号或12V电平信号或脉宽＞100ms的12V脉冲信号，驱动电流＞10mA
8）正常使用寿命：500万次
9）通信接口： RS485标准
10）LED指示灯：6个
11）读卡窗： 4个
12）检修口:4个
13）通行速度：30-40人/分钟
14）闸门开、关时间： 1秒
15）上电后进入通行状态所需时间： 3秒
16）出现故障后的自动复位时间：10秒
17）工作环境：
室内、室外（阴棚）
温度：-10℃—— 50℃
相对湿度：≤90%，不凝露

四、翼闸适应场所：
办公场所：商务大厦、政府机关等；

科教单位：院校、研究所、图书馆等；

商业服务场所：超市、商场、宾馆、会所、银行等；

休闲娱乐场所：公园、景区、游乐场等；

运输站点：汽车站、火车站、地铁站、机场等。
