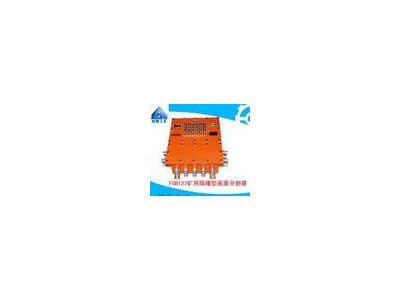

FGB127矿用隔爆型画面分割器

一、概述
随着煤矿井下视频监视点的普及，常常需要在井下现场同一监视器上同时监视多路视频画面。FGB127矿用隔爆型画面分割器**是一种多路图像采集处理用的防爆终端设备。矿用隔爆型画面分割器能够把其他视频信号采集设备（如摄像机）传来的1-16路图像信号加以处理，以单画面、4画面、9画面、16画面等多种分割方式输出到监视器上显示；同时可以任意切换图像信号的显示分割方式。
二、执行标准
Q/KAJS009-2010 FGB127型矿用隔爆型画面分割器
三、主要技术指标
本设备采用Q235材料，重量40kg
3.1 防爆合格证号：21021638
3.2 煤安标志号：MAJ100159
3.3 防爆型式：ExdI
3.4额定工作电压：AC127V
3.5 输入视在功率：不大于20VA
3.6 矿用隔爆型画面分割器指标为：
a）额定工作电压：AC127V
b）信号制式:PAL
c）信号输入：1-16路PAL制式正极性全电视信号。信号幅度1V（峰峰值），其中视频0.7V，同步0.3V。接口：BNC
d）信号输出：1路PAL制式正极性全电视信号。信号幅度1V（峰峰值），其中视频0.7V，同步0.3V。接口：BNC
e）分割功能：单路、4画面、9画面、16画面分割.通过本机按钮可以任意切换分割方式。
四、使用工作环境
a）环境温度： 0℃～40℃；
b）平均相对湿度：95%（+25℃）；
c）大气压力：80kPa～106kPa；
d）无显著振动和冲击场合；
e）煤矿井下有甲烷煤尘混合物，但无破坏绝缘的腐蚀性气体的矿井下。
五、外形尺寸及安装尺寸
本设备建议采用平台安装或壁挂式安装方式

六、使用注意事项
请严格按照煤矿安全规程执行，使用和维护时请注意保护隔爆面！
七、包 装
如无特殊要求，本公司采用木箱包装。
