| 电源功率 | 10W |
|---|---|
| 电源电压 | 65~255V AC/DC |
| 触电容量 | 5A/250VAC 10A/28VDC |
| 线路电压 | 适合AC3KV 、AC6KV 、AC10KV |
| 测量范围 | 0-1999MΩ，超出1999 MΩ可持续显示直至溢出，溢出时，数码管显示9999 |
| 分辨率 | 1 mA |
| 类型 | 在线监控仪 |
| 外形尺寸 | 80*160*200mm |
| 品牌 | 致臻电子 |
| 型号 | ZZGJK-II |
| 加工定制 | 是 |

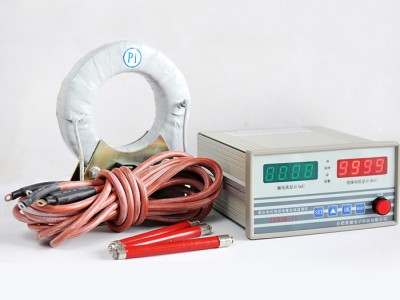

ZZGJK-Ⅱ型高压电机绕组绝缘在线监控仪克服现有功能单一的同类产品，能同时实现动态和静态两种状态监控（绝缘电阻和漏电电流监控）。是专门用于潜水高压电动机在停运或在线运行情况下的安全保护和测量对地绝缘电阻和漏电电流的仪表，便于运行人员根据绝缘电阻的变化采取措施，有效地防止事故的突然发生和扩大。对潜水泵机组进行全程（动态和静态）停运或在线运行绝缘电阻及泄漏电流进行综合保护监控。适用于3KV、6KV、10KV高压电机、高压电力不接地系统。
1、对高压电机的绕组在停机和运行情况下，对地施加间断或连续DC2000V电压，测量其绝缘状况。
2、电机停机或作为备用情况下，监控仪始终监控其绝缘，发现问题及时闭锁电机启动回路，不得投入运行。
3、将冷备用的高压电机作为热备用处理，免去启动电机前用兆欧表对电机进行绝缘测量，随时在确保良好绝缘情况下启动高压电机。
4、监控仪在电机停机时测量绕组的对地绝缘电阻，电机启动投入运行后，10KV高压施加到监控仪上，监控仪是在10KV在线情况下，继续产生DC2000V电压对系统（电机投入运行后，测到的绝缘是系统绝缘）进行绝缘测量，监控仪增加测量泄漏电流支路,根据系统的绝缘变化、绕组缺相及支路或设备的泄漏电流情况，立即判断出在线运行中绝缘下降的具体支路和设备。
5、监控仪对在线运行的设备进行绝缘测量时，其显示值包括电机绕组对地、电缆线导线、架空线对地、变压器绕组对地的总的对地绝缘值。可作为高压电力系统接地保护。其特征为：能观察、测量到绝缘变化过程。对事故的发生做到早发现、早预防、早处理。避免、杜绝事故的发生。
主要设计指标
1、绝缘电阻测量性能指标
| 名称 | 技术指标 |
| 测量范围 | 有效测量阻值范围：0-1999MΩ，超出1999 MΩ可持续显示直至溢出，溢出时，数码管显示9999。 |
| 分辨力 | 1MΩ |
| 基本误差 | ±（3%读数+2个字） |
| 测量电压输出 | DC2000V（开路电压） |
| 显示 | 4位LED显示 |
| 绝缘电阻报警下限 | 1-99 MΩ通过面板键盘设定 |
| 低阻报警 | 当被测线路设备对地电阻小于设定值时监控仪面板上报警LED发光报警，报警输出继电器常开触点闭合 |
| 线路电压 | AC3KV 、AC6KV 、AC10KV |
| 限流电阻耐压 | **大短路电流<0.5mA AC10KV，45MΩ/10W |
2、漏电流测量性能指标
| 名称 | 技术指标 |
| 测量范围 | 0-1999mA |
| 分辨力 | 1mA |
| 基本误差 | <±（10%读数+2字） |
| 显示 | 4位LED数字显示 |
| 漏电流报警上限 | 1mA- 1999mA在面板键盘设定 |
| 漏电流报警 | 当被测线路设备漏电流大于设定值时监控仪面板上报警LED发光报警，报警输出继电器常开触点闭合 |
