ST890第四代产品较三代主要提升的部分如下。

1.2.8英寸超大数字液晶屏幕，960*240分辨率

2.专业的中文操作界面。在英文操作界面的基础上，增加中文操作界面，方便国内用户。中英文操作界面根据客户的使用习惯可以随意选择。

3.增加液晶亮度对比度的调节功能。对于室外工程施工光线较强的情况能更好的调节屏幕亮度让施工人员可以看得更清楚些

4.内置3.7V聚合物锂电池不是普通的锂电池，使用时间可达10小时。

ST890(Ⅳ代)产品特点：
1.2.8英寸超大数字LCD屏幕，960x240分辨率
2.低功耗，工作时间长达15时小
3.中文操作介面，菜单友好、简洁、美观、易用
4.屏幕亮度/对比度/色彩饱和度可调
5.NTSC，PAL自动识别，自动适应
6.图像发生器，发送多种制式彩色图型条（白、黄、青、绿、粉、红、蓝、黑）
7.PTZ云台控制协议代码捕捉和显示
8.增强型网线测试功能，可测试任意两条线或两条以上的连接线序，并显示网线编号
9.支持Pelco-D、Pelco-P、SAMSUNG等二十多种控制协议
10.支持RS232和RS485接口，速率：150－19200/bps
11.内置聚合物锂电池供电，更加安全可靠
12.设备轻巧，图像显示和数据控制一体实现专业设计，携带方便，简单易用，操作者几乎可免培训迅速上手

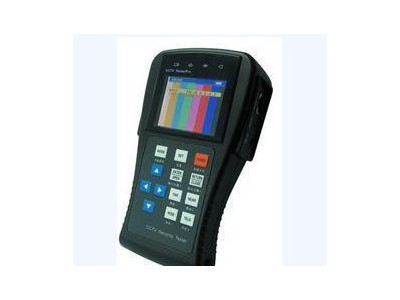

工程宝STest-890（IV代-小金钢）是网路通公司专门为视频监控现场安装、维护而开发的测试工具，它具 有视频显示、PTZ控制、 彩色条图像发生器、网线测试、PTZ数据捕捉显示等功能，该测试仪表功能齐全、 简单易用、携带方便，是工程商安装和维护前端摄像设备、提高效率、降低工程费用的好帮手。

应用范围：

·视频监控工程安装和维护

·快球、摄像头检测

·视频传输通道检测

·PTZ云台协议控制

产品特点：

·中文操作介面，菜单友好、简洁、美观、易用new

·2.8英寸高清晰TFT-LCD屏幕new

·PAL/NTSC多制式图像发生器，发送多种制式彩色图型条（白、黄、青、绿、粉、红、蓝、黑）new

·低功耗，工作时间长达11时小new

·PTZ控制协议代码捕捉和显示

·NTSC，PAL自动识别以及制式显示
·OSD菜单设置，操作简单易用

·支持Pelco-D、Pelco-P、SAMSUNG等 二十多种控制协议

·可调用快球的菜单，对其进行设置

·支持RS232和RS485接口，速率可调

·网线测试功能 （真正测试2线和2线以上的各种接法，并显示测试编号）

·电池电量图型化实时显示，直接简洁

·可直接充电，可使用外接电源

·有自动省电（低功耗模式）功能，使用时间更长

·简单易用，操作者几乎可免培训迅速上手

产品功能：

1．摄像机图像检测

STest-890视频监控测试仪，内置高清晰 数字LCD监视器， 通过该仪表的VIDEO IN接口连接前
端摄像机，可直观方便地看出摄像机图像效果。

2．发送彩 色图案，检测监控传输通道

STest-890可越接通过视频OUT端口，发送彩色图 型条（白、黄、青、绿、粉、红、蓝、黑），通过监控中心的监视器是否接收到彩色图型条介面，来判断视频通道是否正常传输。该设备也可由视频OUT端口发送彩色图 型条，同时在IN端口接收并显示，适合视频传输的现场检测，如视频光端机等。

3．球机或解码器PTZ控制

STest-890视频监控测试仪内置PELCO-D/PELCO-P等多种PTZ控制协议，通过自身的RS485或RS232接口，用户可以控制云台的上、下、左、右转动及调整一体机的变焦、聚焦、光圈大小。

4． 预置位的设置、调用及球机参数的设置

STest-890视频监控测试仪支持云台预置和调用功能，将球机将当前状态下云台的水平角度、倾斜
角度和摄像机镜头焦距等位置参数保存到该仪表中，也能通仪表快捷调出预置位。

STest-890视频监控测试仪 能通过预置位调用快球的主菜单，编辑球机各项参数。

5．网线检测

独特的网线测试功能，真正两线或两线以上的测试及显示，除了显示UTP网线的连接线序，还同时
显示网线测试编号，适合于视频安防工程，也同时适用于布线工程使用，是布线工程的分线器。简单、方便、实用。

6．高端聚合物锂电池供电 ，供电时间长达11小时

STest-890视频监控测试仪 内置DC3.7V 2000mAh聚合物锂电池，性能更加稳定，连续工作时间更长，比II代产品将近长一倍的工作时间。

7．电池电量图型化显示，简洁直观

技术指标：
