外观尺寸	1200
类别	抗干扰
主要功能	解决卫星干扰问题
品牌	美国MFC抗5G干扰滤波器

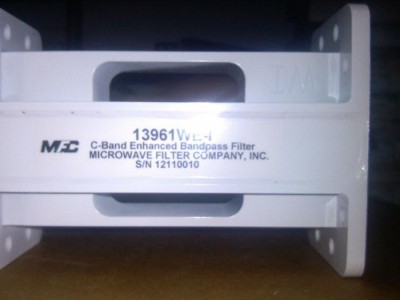

型号	MFC13961
加工定制	否

 卫星滤波器测试报告
现在有线数字电视主要通过卫星接收，有C波段和Ku波段，而且以C波段为主，但是C波段是不受保护的通信频段，雷达、微波等干扰信号比较多，因此各地卫星电视信号受干扰的现象比较突出，图象时常出项马赛克、黑场等现象，严重影响收视效果。
经过多反面努力和测试，由美国一家公司生产的微波滤波器能很好的滤除雷达、微波等干扰信号，有效提升卫星数字电视图象质量。
测试效果如下：
1、下图1、2、3、4为未加滤波器的卫星L波段场强（绿色）、RS前信道误码率（黄色）的截图，其中图1、2、3分别为鑫诺3号C波段水平极化的广西、广东、西藏卫视信号，图4为中星6B C波段水平极化的湖南卫视信号；
2、图5、6、7为对应的加了微波滤波器的鑫诺3号C波段水平极化的广西、广东、西藏卫视信号；
3、图8为未加微波滤波器的中星6B C波段水平极化的湖南卫视信号，截图时间与图5、6、7同时。
通过以上图，能明确看出滤波器抗干扰的效果非常明显，加滤波器之后的误码率几乎与没有干扰信号一样。
其他信息：
1、测试仪器：频谱仪HP8591C、永新同方卫星QPSK信号分析仪；
2、图中误码率单位为e-，卫星场强单位为dBm。

产品介绍



特点：

    低插入损耗

    低群时延变化

    高性价比

    体积小巧

性能参数表：
通带．．．．．．．．．．3.7~4.2GHz

插入损耗．．．．．．．．0.4dB

VSWR．．．．．．．．．1.5：1

 回波损耗．．．．．．．．>14dB

 群时间变化．．．．．．．<8ns

机械特性：

 重量．．．．．．．．．．．2.60 磅

体积．．．．．．．5.75 英寸（长）*2.75 英寸 （宽）*3.875 英寸（高）

法兰接口．．CPR-229G，CPR-229F



过滤效果：

        25dB．．．．．．．．．3.65/4.25GHz

        60dB．．．．．．．．．3.55/4.35GHz

        70dB．．．．．．．．．3.50/4.40GHz

发射频段过滤效果：

   ?70dB．．．．．．．．．5.80/6.50GHz
